용도및 특징
인증
색상

상품 상세설명

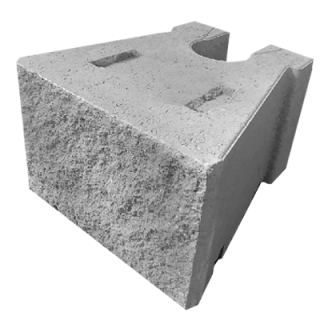

​1. ​제품소개


  • - 1종 보통옹벽블록
  • - 우수한 내구성과 전단강도가 뛰어남
  • - 스플릿가공으로 뛰어난 외형을 보유하여 설치현장과 멋진 조화를 이룸
  • - 별도의 뒷블럭 설치로 어떠한 배면토압이 발생해도 전면블록이 이탈되지 않는 구조적 특징
  • - 자동화 설비를 통한 균일한 품질확보 및 규격화로 간편시공을 할 수 있어 뛰어난 경제성을 보유
  • - 현장여건과 설치 될 옹벽의 높이에 따라 직벽, 1:0.1(4˚), 1:0.3(15˚)의 기울기 조절전용클립을 사용
  • - 수평설치(선형맞춤)시 기계적방식으로 정확하게 선형 맞춤 가능
  • - 현장여건과 구조계산에 따라 최대 5m까지 시공가능
  •



​2. ​제품규격(W1xW2xLxH)




※ 그라비월 (H=250) 1m​2  ​당  8장 / 마감캡 1m​2  ​당  17.8장



 제품명

 규 격

 단 위

G2B 식별번호

조달단가

 용 도

 그라비월 (회 색)

W500xL500xH250mm

m​2

23986531

100,000

본체블록

그라비월 (샹플랭그레이)

23986532

150,000

마감캡 (회 색)

W450xL525xH125mm

장

23652513

 4,500

 마감블록

(마감캡)

마감캡 (컬 러)

23652514

 6,800



3. 제품파렛트설명






4. 제품색상


※ 위의 제품 색상은 화면상의 이미지이므로 실제 색상과 다소 차이가 있을 수 있습니다.



5. 시공단면도

















※ 현장 조건에 맞춰 기초 골재 또는 기초Con'c로 레벨링 패드를 조절하시면 됩니다.

  현장 조건에 따라 뒷블록의 설치 갯수 및 길이가 달라질 수 있습니다.

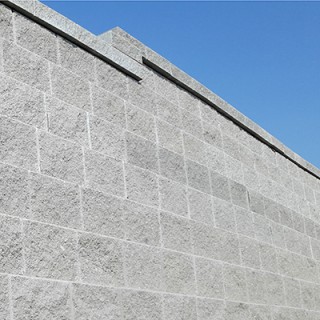

6. 시공사례















​



​
